量子级联激光器介绍

量子级联激光器（Quantum Cascade Laser, QCL）是一种特殊的半导体激光器，它基于半导体耦合量子阱中的子带间电子跃迁来产生激光。与传统的半导体激光器不同，QCL不依赖于电子和空穴的复合来产生光子，而是利用了量子限制效应，在特定设计的半导体异质结薄层内，电子在不同能级之间的跃迁过程中产生光子。这种独特的机制使得QCL能够在中红外和远红外频段产生激光，而这些波段对于许多应用来说是非常重要的，如环境监测、工业过程控制、医疗诊断、安全检查等。

QCL的一个显著特点是其波长可以通过调整量子阱的宽度和材料来精确控制，这意味着可以根据具体的应用需求定制QCL的输出波长。此外，QCL还具有阈值电流密度低、功率高、效率高、调谐范围广等优点，这使得它们在科研和工业应用中非常受欢迎。

QCL首次在1994年由贝尔实验室实现，自那时起，随着技术的不断进步，QCL已经成为许多先进应用的关键组件。例如，在3D打印技术中，QCL因其波长可调谐的特点而被用于开发新型的3D打印设备，可以针对不同的热塑性材料进行优化。在气体检测领域，QCL凭借其高灵敏度和快速响应能力，已成为研究和实际应用中的重要工具。

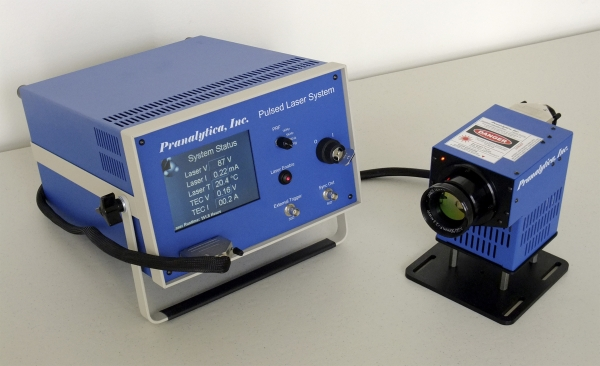

量子级联激光器检测(图1)

量子级联激光器检测

量子级联激光器属于特殊的半导体激光器，量子级联激光器检测包括了量子级联激光器性能检测和量子级联激光器安全等级检测等。

量子级联激光器检测标准

量子级联激光器检测标准依据不同的项目检测标准也不一样。

量子级联激光器安全等级检测标准主要包括了三大标准：

GB 7247.1标准

GB 7247.1标准是中国关于激光产品安全的国家标准，具体名称为《激光产品的安全第1部分：设备分类、要求》。这一标准主要参考了国际电工委员会（IEC）的IEC 60825-1标准，并根据中国的实际情况进行了适当的调整。GB 7247.1标准旨在提供一套全面的指导原则，确保激光产品的设计、制造、使用和维护过程中的安全性，减少或避免激光辐射可能对人体造成的伤害。

主要内容包括：

设备分类：根据激光产品的最大可访问发射水平（Accessible Emission Level, AEL），将激光产品分为几个安全等级，从最低风险的Class 1到最高风险的Class 4。每个等级都有具体的定义和要求，帮助用户了解不同等级的激光产品可能带来的风险。

要求：对不同安全等级的激光产品提出了具体的设计、标记、标签、用户手册等方面的要求。例如，Class 1的激光产品被认为是安全的，不需要特殊的安全措施；而Class 4的激光产品则需要严格的安全控制措施，以防止直接或间接的激光辐射接触人体。

测试方法：提供了用于验证激光产品是否满足相应安全等级要求的测试方法。这些测试通常由专业的第三方检测机构完成，以确保激光产品的安全性。

风险管理：强调了在设计和使用激光产品时应采取的风险评估和管理措施，包括但不限于安全培训、个人防护装备的使用等。

文档和标签：规定了激光产品必须附带的文档和标签信息，以确保用户能够正确理解和使用产品，减少误用导致的安全风险。

IEC60825-1标准

IEC 60825-1标准是由国际电工委员会（International Electrotechnical Commission, IEC）制定的，旨在确保激光产品的安全。该标准的全称是《激光产品的安全第1部分：设备分类、要求和用户指南》（Safety of laser products - Part 1: Equipment classification and requirements）。IEC 60825-1是国际上广泛认可的激光安全标准，适用于各种类型的激光产品，从简单的激光指示器到复杂的激光加工设备。

IEC60825-1主要内容

IEC60825-1设备分类

IEC 60825-1根据激光产品的最大可访问发射水平（Accessible Emission Level, AEL）将激光产品分为以下几类：

Class 1：在正常操作条件下，不会对眼睛或皮肤造成伤害。通常用于消费电子产品。

Class 1M：在没有光学放大设备的情况下，不会对眼睛造成伤害。但通过光学放大设备（如望远镜）观察时可能会有危险。

Class 2：输出功率小于1 mW，人眼的自然眨眼反射足以防止伤害。通常用于激光笔。

Class 2M：类似于Class 2，但通过光学放大设备观察时可能会有危险。

Class 3R：输出功率在1-5 mW之间，短时间内直视光束可能会对眼睛造成轻微伤害。

Class 3B：输出功率在5-500 mW之间，直视光束会对眼睛造成严重伤害，但对皮肤的伤害较小。

Class 4：输出功率大于500 mW，不仅对眼睛和皮肤有严重伤害，还可能引起火灾和产生有害物质。

FDA 21 CFR 1040.10标准

FDA 21 CFR 1040.10标准是美国食品药品监督管理局（Food and Drug Administration, FDA）制定的关于激光产品安全的法规。该标准全称为《联邦法规》第21章，第1040.10条文（21 Code of Federal Regulations Part 1040.10, 21 CFR 1040.10），旨在确保激光产品的安全性，防止激光辐射对使用者和公众造成伤害。

FDA 21 CFR 1040.10标准主要内容

FDA 21 CFR 1040.10标准适用范围

21 CFR 1040.10适用于所有在美国销售和使用的激光产品，包括但不限于：

激光指示器

激光打印机

光纤通信设备

医疗激光设备

工业激光加工设备

科研用激光器

量子级联激光器检测项目

量子级联激光器检测项目，根据前面的叙述，主要分为性能检测和安全检测。

其中量子级联激光器性能检测又包括下面这些检测内容：
