衰减器的工作原理,衰减器有什么作用?

2024-11-05 10:15:37
阅读:

深圳中为检验是专业激光设备检测和认证机构,提供激光设备检测和认证服务。



今天为大家介绍在激光系统中经常使用的一种元器件:衰减器。


衰减器的工作原理,衰减器有什么作用?(图1)



衰减器是什么?



衰减器是一种电子元件或设备,用于减少信号的强度(幅度)而不改变其基本波形。它广泛应用于各种电子系统中,比如通信系统、音频处理、测试测量仪器等场合。衰减器可以是有源的(需要外部电源)或是无源的(不需要外部电源),根据具体的应用需求选择不同类型。



衰减器的工作原理



衰减器的工作原理主要依赖于电阻或其他元件对电信号的能量吸收或反射,从而达到降低信号幅度的目的。根据不同的构造方式,衰减器可以分为几种类型,但基本原理都是利用了欧姆定律和功率分配的概念。下面是几种常见类型的衰减器及其工作原理简介:



电阻式衰减器:



这是最简单的衰减器形式之一,由几个电阻组成,通常采用π型(Pi型)或T型配置。

π型衰减器包含两个串联电阻和一个并联电阻;T型则是将一个电阻置于中间位置,两侧各有一个并联电阻。

当信号通过这些电阻网络时,部分能量会被转换成热量散发掉,从而实现了信号强度的衰减。

衰减量可以通过改变电阻值来调整。



吸收式衰减器:



使用特殊材料(如碳膜、金属粉等)制成的吸收体来直接消耗信号能量。

信号通过吸收体时,其中一部分能量被转化为热能散失,剩下的信号则经过衰减后输出。

这种类型的衰减器在宽频率范围内具有较为平坦的衰减特性,并且反射系数很低。



反射式衰减器:



利用反射原理来实现衰减。当信号遇到不匹配阻抗界面时会发生反射,只有一部分信号能够继续前进。

通过精心设计的结构(如短路点或开路点)引入一定的反射,使得总的传输信号得到衰减。

反射式衰减器的一个优点是在某些情况下可以实现非常高的衰减量,但缺点是可能会引起相位变化以及产生驻波效应。



数字衰减器:



采用半导体开关元件(如PIN二极管、MOSFET等)结合电阻网络构成,通过控制开关状态来改变衰减路径。

数字衰减器支持远程控制及快速切换衰减量,适用于自动化测试系统或动态范围调整场合。



 衰减器有什么用?



衰减器在电子工程和通信领域有着广泛的应用,主要用于控制信号的幅度,确保信号传输的质量和安全。以下是衰减器的一些主要用途:



信号电平调节:在许多电子系统中,信号的幅度需要被精确控制。衰减器可用于调整输入到放大器、混频器等组件的信号强度,以满足后续处理的要求。



阻抗匹配:在传输线或天线系统中,为了最大化功率传输效率并最小化反射,通常需要匹配源阻抗与负载阻抗。衰减器可以帮助实现这一点,尤其是在不便于直接更改阻抗值的情况下。



保护敏感设备:当接收到的信号过于强烈时,有可能会对接收端的敏感电子设备造成损害。在这种情况下,使用衰减器可以有效地减弱信号强度,起到保护作用。



测试与测量:在研发和生产环境中,衰减器常被用来校准测试设备,或者作为标准参考来进行信号强度的比较。可调衰减器尤其有用,因为它允许工程师轻松地改变衰减等级来模拟不同的工作条件。



噪声抑制:在一些应用场景下,通过适当设置衰减器可以降低不必要的背景噪声对信号的影响,提高信号的信噪比。



RF和微波通信:无线通信系统中,衰减器被用来控制发射功率,避免干扰其他无线服务,同时也能帮助优化接收端的灵敏度。



音频处理:在音频工程领域,衰减器用于调节声音信号的响度,例如在录音棚里调整不同乐器之间的音量平衡。



医疗成像:在MRI(磁共振成像)等医疗成像技术中,衰减器用于控制电磁场强度,以获得清晰的图像同时保障患者安全。



衰减器在激光行业中的应用

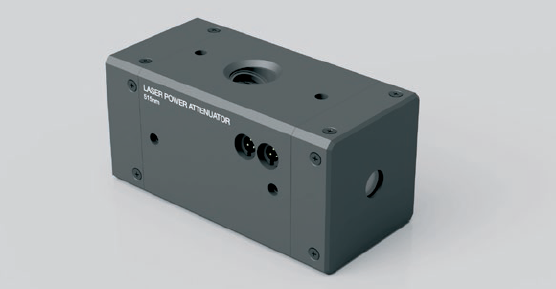

在激光行业中,衰减器是一种重要的光学元件,用于控制激光束的强度。激光衰减器的应用十分广泛,包括但不限于以下几个方面:



功率调节:



在激光加工、医疗激光治疗、科学研究等领域,经常需要精确控制激光的输出功率。衰减器可以用来调节激光的强度,以适应不同的应用需求。

例如,在激光焊接或切割过程中,可能需要根据材料特性和厚度调整激光功率,以达到最佳的加工效果。



安全防护:



激光尤其是高功率激光对人体眼睛和皮肤有潜在危害。使用衰减器可以降低激光束的能量,减少操作人员暴露于有害光线的风险。

在实验室环境中,衰减器也被用来保护光学传感器和其他精密设备免受强激光的损伤。



测试与校准:



在激光器的研发和生产过程中,需要对激光器进行详细的性能测试,包括输出功率、稳定性等参数的测量。衰减器可以帮助创建一系列已知强度的激光束,以便进行准确的测量和校准。

对于激光测量设备本身,也需要定期使用衰减器来进行校正,以确保其读数的准确性。



光谱分析:



在光谱学研究中,有时需要分析不同强度下的激光光谱特征。通过使用衰减器逐步改变激光强度,研究人员可以获得有关激光材料性质的更多信息。



实验控制:



在科学研究中,特别是在量子光学、非线性光学等前沿领域,科学家们往往需要非常精细地控制实验中的激光参数。衰减器提供了这样一个工具,使得他们能够在实验中灵活地调整激光强度。



激光衰减器的种类很多,包括吸收型衰减器、反射型衰减器、偏振型衰减器等。每种类型都有其特定的工作机制和适用场景。例如,吸收型衰减器通常是通过吸收部分激光能量来实现衰减,而反射型衰减器则是利用反射原理来减少透过的激光强度。选择合适的衰减器取决于具体的应用需求、激光的波长以及所需的衰减范围等因素。
