合束器是什么？合束器的工作原理

深圳中为检验是专业激光产品检测和认证机构。

今天介绍激光系统中一种重要的元器组件：合束器。

合束器是什么？

合束器（Combiner）是一种光学或射频设备，用于将两个或多个信号源的输出合并到一个单一的通道中。在不同的领域，合束器有着不同的应用形式和功能特点。

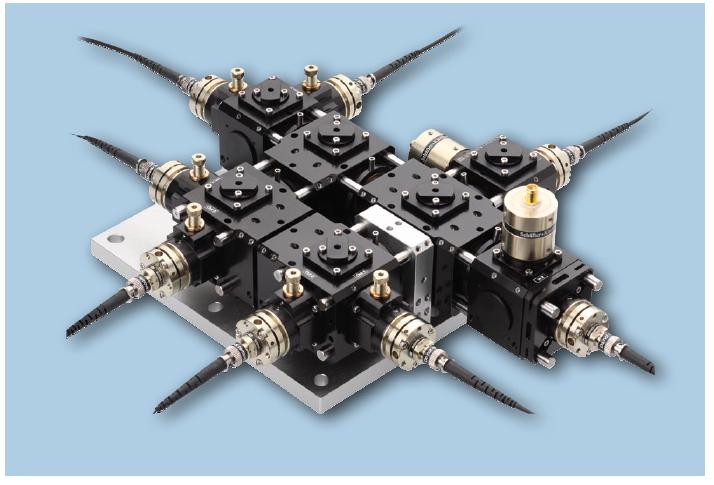

光学合束器

在光纤通信或激光技术中，光学合束器主要用于将来自不同光源的光波合并成一束，通过同一根光纤传输。这种设备常用于增加系统的输出功率或者实现多路信号的同时传输。例如，在光纤放大器中，泵浦光和信号光可能会通过合束器合并后送入放大介质。

射频合束器

在射频（RF）技术和无线通信系统中，射频合束器可以将来自多个发射机的射频信号合并到一条天线上进行发射，或者将接收到的信号分配给多个接收机。这对于提高信号覆盖范围、增强信号强度或是实现多频道操作非常有用。

合束器的工作原理

光学合束器

波分复用（WDM）合束器：这类合束器主要应用于光纤通信，其工作原理是基于光的波长选择性。通过使用特定的滤光片或其他波长选择元件，如薄膜滤波器或布拉格光栅，合束器可以将不同波长的光信号合并到同一根光纤中传输。每种波长的光信号可以在同一根光纤中共存而不相互干扰，因为它们在不同的波长上工作。

偏振合束器：偏振合束器利用光的偏振特性来合并两束具有不同偏振方向的光。通常，这种合束器包含一个偏振分束器（Polarization Beam Splitter, PBS），它可以反射某一偏振方向的光而让另一偏振方向的光通过。通过这种方式，两束不同偏振的光可以被合并成一束，但保持它们各自的偏振状态。

耦合器：耦合器是一种较为简单的光学合束器，它通过物理方式将两根或多根光纤中的光信号耦合到一根输出光纤中。这种合束方式不区分光的波长或偏振，适用于需要简单合并光信号的情况。

射频合束器

功率合束器：在射频系统中，功率合束器用于将多个射频信号源的功率合并到一个输出端口。这通常通过使用匹配网络来实现，确保每个输入信号源的阻抗与合束器相匹配，从而最大限度地减少反射损失并提高效率。

频率合束器：当需要在一个天线上同时传输多个不同频率的信号时，可以使用频率合束器。这种合束器通常包含带通滤波器，每个滤波器只允许特定频率范围内的信号通过，然后这些信号被合并并通过同一根天线发射出去。

隔离器：在某些情况下，为了防止反向信号对射频源造成影响，合束器可能还包括隔离器，确保信号只能从输入端流向输出端，而不能反向流动。

合束器和分束器的区别

合束器（Combiner）和分束器（Splitter）虽然在功能上有一定的相似性，即都可以处理多条信号路径，但它们的主要作用和应用场景是不同的。

合束器和分束器主要区别

功能方向不同：

合束器：将多个输入信号合并成一个输出信号。

分束器：将一个输入信号分成多个输出信号。

应用场景不同：

合束器：多用于发射端，如光纤通信的发送端、激光加工的功率合并、无线通信的多频率信号发射。

分束器：多用于接收端，如光纤通信的接收端、广播电视的信号分配、无线通信的信号处理。

信号处理不同：

合束器：关注信号的合并和功率叠加，确保合并后的信号质量和效率。

分束器：关注信号的均匀分配和隔离，确保每个输出信号的质量和独立性。

合束器在激光系统中的应用

合束器在激光系统中有着广泛的应用，尤其是在需要高功率输出或多种波长操作的情况下。

1. 功率合束

应用场景：

工业加工：如激光切割、焊接和打标等。在这些应用中，需要高功率的激光束来实现高效的材料加工。

科学研究：高功率激光在物理学实验中用于产生极端条件，如高温高压环境。

2. 波长合束

应用场景：

生物医学：多波长激光在生物医学成像和治疗中具有重要应用，如荧光显微镜和光动力疗法。

光谱分析：多波长激光在光谱分析中用于检测和识别不同物质。

3. 偏振合束

应用场景：

显示技术：在激光投影仪和显示器中，偏振合束器用于将不同偏振方向的激光合并，以提高图像的亮度和对比度。

光学测量：在精密光学测量中，偏振合束器用于将不同偏振方向的光信号合并，以提高测量精度。

4. 时间合束

应用场景：

超快激光：在超快激光系统中，需要将多束脉冲激光在时间上精确同步，以实现高分辨率的超快过程研究。

通信系统：在光通信系统中，时间合束技术用于将多路信号在时间上精确同步，以实现高速数据传输。

5. 多模合束

应用场景：

光纤通信：在多模光纤通信中，需要将多路信号合并到同一根光纤中传输。

激光雷达：在激光雷达系统中，多模合束技术用于将多路激光信号合并，以提高探测精度和范围。

合束器在激光系统中应用非常广泛，作为一种重要的激光零部件，合束器发挥着重要的作用。
