今天为大家介绍激光系统中的一个辅助元器件：PID电路。

PID电路是什么意思？

PID电路是基于PID控制器原理设计的电路，用于实现对系统的自动控制。PID是比例-积分-微分（Proportional-Integral-Derivative）三个单词的首字母缩写，它是一种线性控制器，广泛应用于工业控制领域，用来调节温度、速度、位置等参数，以达到期望的设定值或跟踪目标。

PID控制器通过计算当前值与目标值之间的误差，并根据以下三项规则调整输出：

比例（P）：直接与误差成正比，提供快速响应。

积分（I）：累积过去的误差，用以消除稳态误差，提高控制精度。

微分（D）：基于误差的变化率，预测未来的趋势，从而提前调整，减少超调和振荡。

PID控制器通过调整这三个参数的比例系数（Kp）、积分时间常数（Ki）和微分时间常数（Kd），可以优化控制性能，使被控对象能够快速准确地响应设定值的变化，同时保持稳定。

在实际应用中，PID电路可能由模拟电子元件如运算放大器、电阻、电容等构建，也可能是在数字系统中通过软件算法实现。随着技术的发展，越来越多的PID控制是通过微处理器或者专门的控制芯片来完成的。

PID电路的原理

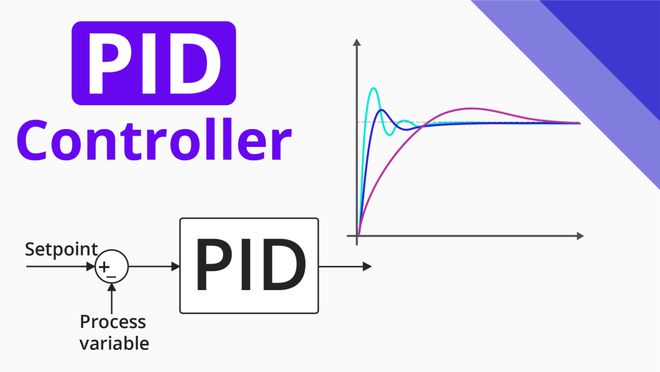

PID电路的原理基于反馈控制理论，它通过连续调整输出来最小化设定值（期望值）与过程变量（实际测量值）之间的误差。PID控制器的工作机制是将误差信号按照比例（P）、积分（I）、微分（D）三个部分进行处理，并将这三个部分的结果相加后作为控制信号输出。

PID电路的作用

PID电路的主要作用是在自动控制系统中实现精准控制，确保系统的输出能够快速、准确地响应设定值（期望值）的变化，并维持在该设定值附近。

具体来说，PID电路有以下几个关键作用：

误差最小化：PID控制器通过不断调整其输出来最小化过程变量与设定值之间的差异。它能有效地处理动态变化的系统，即使存在外部干扰或内部参数变化。

稳定性提升：通过适当调整比例、积分和微分三个参数，PID控制器可以帮助稳定系统，避免由于过调或振荡导致的不稳定现象。

提高响应速度：PID控制可以优化系统的瞬态响应，使系统更快地达到新的设定点，同时尽量减少超调和振荡。

消除稳态误差：积分部分特别有助于消除长期存在的小误差，从而保证了高精度的控制效果。

适应性：PID控制器具有一定的灵活性，可以通过调整P、I、D参数来适应不同特性的系统，使得同一套控制逻辑可以在多种应用场景下使用。

抗干扰能力：合理的PID参数设置可以使系统对噪声和其他外界干扰有更好的抵抗力，保持稳定的性能。

简化复杂控制问题：对于一些复杂的非线性或时变系统，虽然PID不是最优解，但它提供了一个简单而有效的解决方案，尤其当精确度要求不是极端苛刻的时候。

PID电路在激光系统中的应用

在激光系统中，PID电路的应用主要体现在对激光输出功率、频率稳定性、温度控制以及其他关键参数的精确控制上。

激光功率控制：

激光器通常需要保持稳定的输出功率，特别是在材料加工（如切割、焊接）、医疗手术、以及科研实验等领域。PID控制器通过监测实际输出功率并与设定值进行比较，自动调整驱动电流或泵浦源的能量，以确保输出功率的稳定性和精度。

频率稳定性：

对于一些高精度的应用，例如激光干涉测量或光学通信，激光频率的稳定性至关重要。PID电路可以帮助维持激光频率在一个非常窄的范围内，通过反馈机制补偿由于环境变化或内部波动引起的频率漂移。

温度控制：

激光二极管和某些类型的固态激光器对工作温度非常敏感，温度的变化会影响激光的波长、功率输出和效率。采用PID温控系统可以实现对激光器冷却系统的精准控制，保证激光器在最佳温度下工作，从而提高激光性能和寿命。

谐振腔调节：

在可调谐激光器中，PID控制器可以用于调整谐振腔内的反射镜位置，以精确控制激光波长。这种情况下，PID控制系统会根据检测到的波长误差来微调机械部件的位置。

模式锁定：

在超快激光器中，PID控制有助于保持脉冲序列的时间间隔恒定，这对于产生高度稳定的飞秒级脉冲非常重要。

相位锁定：

在涉及多束激光干涉的应用中，如量子信息处理或精密测量，PID控制器可以用来同步不同激光束之间的相位关系，确保干涉图样的稳定性和一致性。

自动增益控制 (AGC)：

在接收端，PID电路可用于自动调整放大器的增益，以适应信号强度的变化，这在光纤通信和其他远程传感应用中尤为重要。

PID电路是激光系统中的一个重要组成部分，对于保持激光系统的稳定高效发挥着重要作用。
